Vývoj aplikací v Unreal Engine | Technický design aplikací

Aplikace pracují s množstvím různého obsahu, který je nutné velmi rychle načíst a spravovat v rámci scény. To úzce souvisí s výkonovou a paměťovou náročností aplikace. S pomocí levelů je možné držet a přepočítávat pouze obsahové zdroje vztahující se ke konkrétní části a funkci aplikace. V Unreal Engine se spravují prostřednictvím okna Window → Levels.

Levely by měly být voleny co nejoptimálněji z hlediska výkonu a uživatelského zážitku při používání aplikace. Levely mohou zahrnovat jednotlivá prostředí (= mapy / scény), úkoly (mise) i komponenty (fx efekty, zvuky, modely...). Čím je hra komplexnější a otevřenější, tím je i rozvrh levelů náročnější. Mimo optimalizaci, levely lze využít rovněž při současné práci několika lidí na jednom projektu.

Vzájemnou provázanost obsahu a levelů lze procházet pomocí nástroje Reference Viewer (dostupný po kliknutí pravým tlačítkem myši na daném zdroji). Reference viewer zobrazuje několik typů referencí (Soft, hard, management) a dalších nastavitelných parametrů.

Obsah a design levelů je nutné volit s ohledem na výkon potřebný k jejich vykreslení. Obecně je vhodné designovat aplikace tak, aby při plnění svého účelu vyžadovaly co nejméně objektů potřebných k renderování. To lze řídit vyjma vhodného designu rovněž manuálně specifikovanou logikou v C++ / Blueprint a aktivací Occlusion culling. Počet objektů potřebných k vykreslení v konkrétním čase je důležitý z hlediska generovaných draw callů do CPU. Jejich snížení lze snížit i sloučením více malých objektů (např. pomocí merge actors funkce) situovaných poblíž sebe do 1 většího objektu, ovšem je třeba počítat s případným snížením culling efektivity z hlediska potřeby přepočítávat mnohem větší síť.

Design přechodu mezi levely

Přechod mezi levely (mapami, úkoly…) vyžaduje načtení velkého množství obsahu spojeného se značnou spotřebou paměti a zdrojů. Zpravidla je v takových případech použít načítací obrazovku (loading screen). Její design je zásadní zejména u VR aplikací, kde si nelze dovolit z důvodu rizik motion sickness jakékoli neplynulé chování jejího grafického prostředí. U VR jsou v podstatě 3 možné způsoby práce s načítací obrazovkou při přechodu mezi levely:

• Prostý přechod do plné barvy (ztmavení obrazovky) - nejpoužívanější řešení, snadno implementovatelné přes Blueprint funkci Start Camera Fade). Použít lze v případech, kdy jsme si jisti, že přechod proběhne během nízkých jednotek sekund. Při delším prostoji černo (popř jiná barva) bez jakékoli další grafiky působí pocitem “zaseknuté” aplikace.
• Zobrazení VR splash screen - aplikovatelná skrze XR Loading Screens funkci enginu. Je snadno použitelná dokud není potřeba během splash screen jakákoli animace nebo interakce (nativně jde o černou obrazovku s logem enginu)
• Zobrazení 1 nebo více VR Stereo vrstev - nejsvobodnější možnost, avšak její implementace vyžaduje i nejvíce práce. Umožňuje přímé měření průběhu načítání v procentech. Loading screen běží v odděleném procesu od zbytku aplikace a tedy není ovlivňována zbylými aplikačními procesy

Cachování obsahu levelů

Na výkon a rychlost načítání aplikací má zásadní vliv náročnost vykreslení obsahu. Tu lze zásadním způsobem snížit jeho zacachováním a přibalením těchto cache souborů k distribučnímu balíčku aplikace.

Podstata cachování je nejviditelnější na nízko výkonném hardwaru typu stand-alone VR headsetu Quest. Pro dosažení dobrého uživatelského zážitku (a získání Oculus certifikace nezbytné k zalistování do Oculus Store) musí být FPS aplikace 72hz, neboli maximálně 13.88ms času na snímek. Nicméně, pouhý 1 draw call vyžadující přepočet shaderů na daném zařízení může zabrat i 400ms. Takových requestů jsou přitom bez ohledu na sebelepší rozvržení levelů desítky.

Takto vysoký čas je při použit OpenGL ES Shader pipeliny (vhodná pro mobilní VR - tedy Oculus Quest a dalších stand-alone VR zařízení) důsledkem principu fungování, kdy “nové” shadery jsou defaultně kompilovány až při prvním draw volání.

Řešením k eliminaci počátečního výpočtu shaderů a s tím souvisejících důsledku (sekávání, neodpovídání aplikace atd) je provést onen přepočet již při vývoji a poté jej přiložit do balíčku aplikace. To lze docílit s využitím rozšíření (OES_get_program_binary) dostupného v Open GL ES3 standardu - který je v rámci Unreal Enginu použit prostřednictvím PSO cachovacího systému. Při integraci postupujte dle oficiální dokumentace, v principu se provádí následovně:)

1. Otevřít “ShaderPipelineCache.cpp” Unreal Enginu (Epic Games / UE_4.24 / Engine / Source) ve Visual Studio. Zde na řádku 1415 (kód funkce FShaderPipelineCache::Open()) je třeba změnit (přepsat) “FPipelineFileCache” na “FShaderPipelineCache”.
2. V Edit / Project Settings / Packaging povolte Share Material Shader Code a Shared Material Native Libraries
3. V Window / Developer Tool, Device profiles přejděte do možnosti “Android” a otevřte jeho nastavení klikem na elipsu umístěnou v pravé části. Zde rozšiřte “Rendering” sekci kliknutím na tlačítko + a zvolením “r.ShaderPipelineCache.Enabled”. Hodnotu proměnné nastavte na 1.
4. Zavřít Unreal Engine
5. Otevřít configurační soubor pro Android enginu AndroidEngine.conf (Epic Games / UE_4.24 / Engine / Config / Android ) a na jeho konec přidat:
   [Dev.Options.Shaders]
   NeedsShaderStableKeys=true
6. V Unreal Projektu otevřít ProjectLauncher a přidat Custom Launch Profile s názvem např. “Android PSO Cache”. Zde nastavit projekt, Cook by the book s volbou správné platformy (pro Quest to je “Android” a “Android_ASTC”), vybrat požadované levely přes okno “Cooked Maps”, v Launch sekci zvolit výchozí mapu a do “Additional Command Line Parameters” vložit “-logPSO -NoVerifyGC”, jež nám jednak umožní detekovat správnou funkci PSO cache a dále zakázáním garbage collectoru předejdou potenciálním pádům aplikace spojené s působením PSO cache.
7. Ujistit se, že cílové zařízení je připojeno k PC (a propojeno s Unreal) a spustit building přes tlačítko “Launch this profile” nově vytvořeného Launch profilu. Vyjma buldu se aplikace v cílovém zařízení i spustí.
8. Vygenerovat PSO cache na cílovém zařízení (Oculus Quest). Přes adb příkaz “adb shell mkdir -p /**pathToProject**/ProjectName/Saved/CollectedPSOs” si potvrdíme existenci složky. Po pár spuštěních aplikace by měl být v dané složce soubor soubor upipelinecache file.
9. Vytvořit si někde v počítači (např: D:/PSOCaching) složku PSOCaching. Najít dvojici souborů *ShaderStableInfo…scl.csv* dostupné ve složce Unreal Projektu (*ProjectName*/Saved/Cooked/Android_ASTC/*ProjectName*/Metadate/PipelineCaches a zkopírovat je do v tomto kroku vytvořené PSOCaching složky. Do téže složky zkopírovat i “UPIPELINECACHE file” z kroku 8.
10. Do složky PSOCaching z kroku 9 si vložit zástupce souboru “UE4Editor-Cmd.exe” nalezitelného v (Program Files/Epic Games/UE_4.XX / Engine / Binaries / Win64). Otevřít vlastnosti zástupce (pravé tlačítko myši → vlastnosti) rozšířit attribut Target o cestu k Unreal projektu a jeho PSOCaching souborům (např:”*cesta zastupce*” D:/Project1 -run=ShaderPipelineCacheTools expand D:/PSOCaching/*.rec.upipelinecache D:/PSOCaching/*.scl.csv *ProhjectName*_GLSL_ES3_1_ANDROID.stablepc.csv”. Následně daný zástupce spustit, čímž proběhne vytvoření souboru “stablepc.csv” ve složce PSOCaching.
11. Překopírovat “stablepc.csv” z kroku 10 do složky obsahující vybuildovanou aplikaci (/Build/Android/PipelineCaches), přičemž složku “PipelineCaches” je třeba vytvořit ručně před vložením.
12. Rebuidovat aplikaci (File → Package Project → Android → Android (ASTC)

Soubor “stablepc.csv” není třeba aktualizovat průběžně, avšak jeho aktualizace je nutná u verzí určených k distribuci (produkční verze).

Osvětlení (lighting) je prvkem s nejvyšším dopadem na výkon. V rámci nasvětlení je možné kombinovat 3 typy světel odlišné v chování a výpočetní náročnosti - statické, stacionární a dynamické ( Static, Stationary a Dynamic). Pro dobrý výkon aplikace je zásadní správná volba, nastavení a rozvržení všech světelných zdrojů.

• Static lights

  Statická světla jsou nejméně výpočetně náročnou metodou osvětlení scény → proto by jich měla být převaha. Při statickém osvětlení je hodnota světlosti zapečená v textuře. V rámci runtime je tedy při statickém osvětlení fixní výkonová hodnota potřebná k renderu jakéhokoli počtu těchto světel. Zapečení se provádí během vývoje, v Unreal Enginu (Build → Lighting).

  Statická světla umožňují nastavení všech tradičních parametrů nasvětlení, jako je teplota barvy, intenzita i tvar světelného zdroje (Point, Directional, Spot, Rectangle). Také mohou počítat se stíny a nepřímým nasvětlením. Zkušený vývojář v práci s nasvětlením scény dokáže dosáhnou velmi přesvědčivých výsledků pouze s využitím statických světel v rámci scény.

  Statické osvětlení je volbou vysokého výkonu, avšak "nízké kvality", jelikož nijak neovlivňuje dynamické objekty. U těch Unreal jen přibližně odhaduje a poté ukládá okolní osvětlení.

• Dynamic lights

  Dynamics Lights provádí kalkulaci v runtime. Proto je vhodné jejich počet minimalizovat na nezbytné minimum. Reflektuje rovněž dynamické stíny, které jsou výkonově velmi náročné na výpočet. Proto je vhodné generování stínů od těchto zdrojů (je-li to možné) deaktivovat [provádí se v nastavení "cost shadows" konkrétního světla]. Určité stíny (např. od listů stromů pohybujících se větrem) lze uměle "napodobit" animací textury materiálu. Tu lze nanášet na celý objekt (jako materiál), stejně jako konkrétní část (vyžaduje materiálový node HeightLerp) pomocí štětce (Paint).

  U dynamických světel neplatí (četl jsem, nemám ověřeno) pravidla occlusion cullingu - jejich přítomnost vstupuje do výpočtů vždy.

  Normálně herní enginy zjišťují které draw calls interagují se světly přes simple volume intersection test. Na základě dosahu působení světla může každý drawcall zjistit, zda potřebuje vyvolat kód pro výpočet osvětlení na konkrétním objektu od konkrétního světla. To částečně souvisí s problematikou dynamických stínů. Ty jsou implementovány s "Shadow map rendering" technikou. Tato metoda vyžaduje extra renderovací průchod všemi působiteli (vrhači) stínů, kteří jsou v oblasti ovlivňování stínů. Výkonový důsledek na frame je v tomto případě značný. Proto je doporučené nastavit maximální renderovací vzdálenost pro dynamická světla + snažit se snížit jejich vliv na co nejmenší potřebnou oblast [Okno nastavení světla → sekce performance / Max Draw distance].

• Stationary lights

  Stacionární světla maji chování statických i dynamických světel. Vrhají světlo na všechny objekty a objevují se v povrchových detailech objektů. Mohou také zahrnovat před-počítané odrazové osvětlení (pre compute bounce lighting).

Poznámky k osvětlení scény

• Minimalizovat dynamické osvětlení na nezbytné minimum (aktivovat je jen v případě potřeby). Přínosem je i zakázat ovlivňování stěn a dalších objektů dynamickými světly.
• Kdykoli stacionární nebo dynamická světla se překrývají, renderer potřebuje udělat spoustu extra práce. Jestliže se vzájemně překrývají více jak 4 stacionární světla, Unreal je automaticky překonvertovává na dynamická světla (pokud se to děje, je v Unrealu viditelné upozornění).
• Při zapékání světel je důležité vložit reflection captures do prostoru - provede se 360° snapshot snímek scény a jeho světelné detaily se aplikují do dnyamických a statických objektů. Důležité je, aby reflection captures objekty nebyly nastaveny na snímání při každém framu.
• Při pohybu statického tělesa s vytvořenou lightmapou je daná lightmapa invalidována - pozor na to!

V současné době mobile forward lighting v Unreal Engine nepodporuje volání dynamických světel. Příspěvek statických světel je předem vyčleněn a jsou také ukládány do mezipaměti, což pomáhá při optimalizaci.

3D modely jsou sítě polygonů definující tvar objektu. Tyto sítě jsou složeny z vrcholů (vertex) a ploch (faces). Plochy se rovněž nazývají polygony. S rostoucím počtem vrcholů roste exponenciálně i náročnost vykonávání vertexových operací. Detailní náhled do problematiky 3D modelů je v článku Jak na výkonnostní optimalizaci modelů a její automatizaci?.

U počtu vrcholů je nutné si uvědomit, že jsou například brýlemi Oculus Quest zpracovávány v rámci 1 streamu hned 2x (poprvé při binování a podruhé při vykreslování), a tedy jejich počet má v hned dvojitý dopad na výkon.

• Binování (Binning) - Během binování, zjednodušená verze vertexového shaderu je exekuována k výpočtu pozice primitivu a přiřazení odpovídajícího dělení na cíli vykreslení.
• Vykreslování (Rendering) - Během vykreslování jsou znovu exekuovány všechny vertexové shadery, které byly přiřazeny k binování, a to pro výpočet jakýchkoli interpolantových hodnot použitých fragmentových operací, následovaných provedením exekuce fragmentového shaderu.

Modely by měly být definovány sítěmi s rozumným počtem vertexů. Cílení na jejich nejnižší možný počet při udržení požadovaného tvaru objektu nicméně není zásadním - daná úspora počtu vertexů oproti běžnému optimalizovanému stavu nebude z pohledu výkonu zásadní a tedy není časově efektivní.

U vývoje VR cíleného na PC lze používat i pokročilejší funkce na správu polygonů, jako je například Tessellation.

Unreal Engine nabízí hned 2 základní a jednoduše použitelné funkce při optimalizaci počtu vertexů / polygonů. První je možnost automatizované redukce počtu polygonů, druhou je aplikace LOD (level of details) - detaily objektu (= počet polygonů) roste a klesá se změnou vzdálenosti objektu od kamery. Vyjma ručního nastavení lze LOD aktivovat i hromadně.

Blend módy materiálů

Z hlediska výkonové optimalizace, kdekoliv, kde je to možné, by se měly používat neprůhledné materiály, viz Opaque Rendering. Příklady, kde to vhodné není, jsou veškeré objekty nepůsobící s plným materiálem přirozeně (vlasy, vegetace, okna...), nebo by vyžadovaly k obstojnému vykreslení enormního počtu polyonů vedoucích k vyššímu zatížení (listí na stromě). Dalšími příklady mohou být různé řezy objekty, otvory, nebo různé typy průhledných stěn. Blend mód (metoda renderingu) se nastavuje v Detail okně, sekci Material, daného materiálu.

• Opaque Rendering (Neprůhledné vykreslování)

  Určené pro plné objekty. Vyznačuje se nejvyšší výkonovou nenáročností. V módu hrubého třídění zepředu dozadu je možné vyhnout se výpočtů prováděných pixelovým shaderem pro uzavřené pixely.

• Masked Rendering (Maskované vykreslování)

  • Určený pro objekty, které mají masku s pixely buď o 100% neprůhlednosti nebo naopak 100% průsvitnosti (nic mezi tím).

  • Pokud je povolen MSAA, Unreal Engine 4 dělá víc než jen jednoduché instrukce při zabití nebo oříznutí ve pixelov0m shaderu, což vede k binárnímu rozhodování na úrovni pixelů. V závislosti na úrovni levelu nastavení MSAA lze pozorovat více odstínů a jejich mírně pozvolnější přechody (propojení MSAA a hodnoty alfa).

    Masked Rendering umožňuje nastavení určitých vlastností pomáhající ke zvýšení výkonu, ale častým nežádoucím artefaktem je "kostrbatost" hran. Tomu se lze vyhnout určitými modifikacemi, jako je např. metoda Dithered Masked.

  Dithered masked

  Masked Rendering s shader ditheringem je modifikací Masked renderingu. Zvládá více odstínů, avšak za cenu vysokofrekvenčního šumu (je znatelně viditelný). K jeho částečnému potlačení lze dithering měnit přes několik framů, ovšem získáme při tom i jakýsi efekt třpitu. Dithered masked není příliš optimální při Fixed Foveated Rendering - skok v rozlišení je mnohem viditelnější s vysokofrekvenčním vzorem.

• Translucent Rendering (Průsvitné vykreslování)

  Režim prolnutí (blend mode) pro objekty se stavem průhlednosti mezi plnou průhledností a plnou neprůhledností. Má největší dopad na výkon, a je tedy nejméně doporučován.

• Alpha Transparency, Additive and Modulate (Alfa průhlednost, aditivum a modulace)

  Režimy míchání, které jsou výkonnější alternativou k průsvitnému vykreslení. Addictive může pouze zesvětlit materiál, zatímco Modulate může pouze ztmavit materiál.

Volba materiálů pro maximální výkonovou optimalizaci

S rostoucí složitostí materiálů roste rovněž náročnost fragmentových operací. Jedním zdrojem výkonnostního dopadu při těchto operacích je načítání textury z paměti. U Questu se doporučuje použít dvě nebo méně textur na materiál.

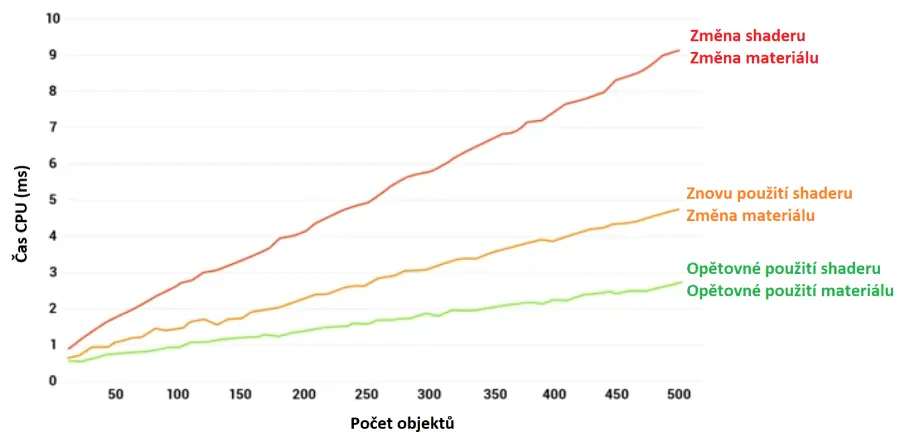

Pro maximální výkon je potřeba minimalizovat potřebu přepínání materiálových shaderů. V praxi to znamená používat méně materiálů, které jsou tedy nakonec používány častěji. To dělá optimalizaci efektivnější a umožňuje GPU pracovat efektivněji, protože nepotřebuje přepínat shadery tak často při renderování mnoha materiálů. To hlavně ovlivňuje CPU výkon, a znatelné to je zejména na nízkovýkonném PC a mobilním hardware. Závislost potřebného času na změnu materiálu na základě jeho typu je na grafu níže. Strmost křivek je dána typem draw calls.

Další poznámky

• Vyhněte se použití textur, pokud je skutečně nepotřebujete. Nahradit je lze stálou barvou nebo jednoduchou matematickou operací
• Pokud materiál používá lit shader a spectacular highlight není potřeba, zaškrtněte “Fully rough” checkbox v detail okně materiálu. To není stejné jako nastavení “roughness” pinu materiálu s hodnotou 1, Fully rough checkbox využívá výhody skutečnosti že roughness je 1 a algebraicky zjednodušuje výpočet zrcadleného nočního světla. Rovněž zkontrolujte případnou nutnost zaškrtnutí boxu pro vysoce kvalitní odrazy v sekci podrobností o materiálu - funkce je výpočetně náročná a tedy měla by být užívána střídmě. Souvisí to s spectacular highlights. UE4 používá cube mapy k tvorbě iluze odrazu pro lesklé povrchy. Tato funkce je dostupná pro Quest i Rift. Pro obě platformy je nicméně implementována rozdílně z důvodu začlenění rozdílnosti v hardwarech.
• Dobře využijte normálovou mapu pro materiály používající lit shading model, ale normálovou mapu nepřidávejte, pokud chcete, aby měl objekt dokonale rovný povrch

GUI je dynamické grafické rozhraní, jehož prostřednictvím hráči mohou interagovat se hrou (ovládání, změna nastavení…) stejně jako být hrou informováni o důležitých událostech.

Typ, množství a struktura GUI elementů se volí dle designu aplikace. Zlatým pravidlem je držet množství a rozsah GUI co nejmenší možný, jelikož každé GUI využívá render target k vykreslení komponent do obrazovky a tedy alokuje určitý výkon a paměť aplikace. U mobilních zařízení je důležitý i vztah se spotřebou energie.

V Unreal Engine se pracuje prakticky se 3 technologickými formami GUI:

1. Text Render Actor (Izolovaný UI prvek)
2. Unreal Motion Graphics (UMG)
3. Stereo Layer (SL)

Zvláštním způsobem umístění GUI v prostoru je head-up display neboli HUD. Jak název vypovídá, jde o svázání uživatelského rozhraní s kamerou hráčského objektu Player Pawn.

Text Render Actor (Izolovaný UI prvek)

Použití Text Render Actoru dává smysl v případě samostatného jednoduchého textu (vypsání názvu, informace) umístěného v prostoru virtuálního 3D světa. Umožňuje použití Signed Distance Fonts neboli SDF fontů. Ty fungují na principu zakódování textu do textury, čímž je umožněno využití texture samplingu v GPU k vyhlazení hran znaků → text má ostré hrany při pohledu z jakékoli vzdálenosti. Mimo ostrosti, vykreslení je rychlejší a umožňuje mask rendering s použitím anti-aliasing. Nastavení se provádí při importu fontu do Unrealu [Pravé tlačítko myši → User Interface → Font] (pro použití v text render actoru), a to následným nastavením možností:

• Font Cache type → offline
• Create Printable Only → enabled
• Used Distance Field Alpha → enabled

Příklad implementace je součástí assetů Unreal - v okně “Engine Content” vyhledejte pojem “textmaterial”.

• Předdefinované SDF fungují dobře pro Temporal Anti Aliasing.
• U MSAA je nutné změnit materiál na typ masked.

Unreal Motion Graphics (UMG)

UMG (Unreal Motion Graphics) je moderní a rozsáhlý toolset pro tvorbu uživatelského rozhraní v Unreal Engine. Vhodný je tedy pro tvorbu jakékoli uživatelského rozhraní. Technicky je postaven na osvědčeném konceptu canvas elementů (canvas je na vrcholu hierarchie UI elementů), v případě Unrealu jde o Slate UI Framework. Potenciálně časově náročnější implementace je zde vykompenzována nižším počtem draw calls odrážejícím se zpravidla na lepším výkonu aplikace.

UMG je spravována prostřednictvím Widget komponenty. Z pohledu časování je widget nejprve vyrenderován na render target a ten až poté zobrazen v 3D prostoru. Jeho aktualizace poté mohou být vzorkovány již běžným vykreslením rámečku a tím ušetřit značné množství času.

UMG + Mip-mapy

V případě používání textur v rámci canvas elementů, textura by měla vždy obsahovat mipmapy. Ty mohou být generovány automaticky v UMG v čase po dokončení vykreslení a před jeho použitím ve 3D prostoru (MipMap box pro zaškrtnutí). Mip-map textury vyžadují dodržování velikostního poměru 2x (256,512,1024,2048…). Vyšší než 2048 často v souvislosti s rozlišením běžných obrazovek nedává smysl. Vygenerovaný sheet mipmap zabírá stejně paměti jako originální textura.

Menší mipmapy vždy vypadají lépe pokud jsou dál a větší mipmapy naopak pokud jsou blíže. Hladké přechody mezi jednotlivými mipmapami jsou dosaženy použitím Trilinear samplingu. Pro lepší čitelnost z úhlů sloučí anisotropic filtering.

Při UMG je nutné počítat s určitým rozostřením hran při velkém zmenšení / přiblížení vlivem minifikace textur (znaky ovlivňují zlomky pixelů než celé pixely). Distance field math funguje dobře pro hrany, ale nefunguje dobře, když je více hran v pixelu. V takovém případě může nastat velmi drsný aliasing. Za cenu určité složitosti a vlivu na výkon lze kvalitu částečně navýšit vylepšením Distance field Shaderu.

Stereo Layers (stereofonní vrstvy)

Stereo Layers jsou renderovány do 3D světa paralelně ve vlastním renderovacím průchodu mimo zbytek procesů aplikace. Pointa tohoto je, že compositor nikdy “nezmešká” žádný snímek - zkrátka se nestane, že by nestihl vykreslit snímek v přiděleném čase X ms definovaným minimálním vyžadovaným FPS (obvykle 13,88 ms pro Quest / 11,11 ms pro Rift S). Tato vlastnost je cenná hned v několika typech použití:

1. Aplikace s vysokým vlivem uživatelské svobody → riziko přehlcení scény prvky
2. UI během načítání úrovní / přepínání levelů (lze se tím vyhnout potřebě vybělení do běla při přechodech)

Výhody používání Stereo Layers jsou vykoupeny mnohdy náročnou správou a promísení Stereo Vrstev se zbytkem 3D obsahu z důvodu stereo konvergence (2 objekty jsou renderovány ve 2 rozdílných rovinách, přičemž existují (musí se sbíhat) ve stejném prostoru obrazovky) - zkrátka, aby všechny prvky spolu seděly a ladily. Vrstev je možné mít více a seřazovat je na základě hloubky.

Head-up display (HUD) ve VR

Head-up display je UI zobrazované přímo před obrazovkou - kamerou objektu Player Pawn a zároveň sledujícím její pohyb. Mnohdy je toto UI vnořeným objektem Player Pawnu.

U HUD je velmi důležitý design zobrazení UI. Nejoptimálnější je zobrazení co nejblíže středu displejů. Čím je UI zobrazováno dále od středu, tím jeho čitelnost klesá a je pro oči namáhavější (nutnost pozorovat něco v “periferii”). Navíc, v případě zobrazení poblíž hran obrazovky při aktivním fixed foveated rendering (FFR) bude dané UI renderováno ve sníženém rozlišení.

Jestliže “rovinu vykreslování” oddálíme od kamery, je nutné řešit potenciální kolize mezi UI a okolními předměty prostoru. Pevné svázání pohybu kamery s pohybem UI může navíc působit Motion Sickness - vhodným řešením je aplikovat na UI pohyb volný, lehce opožděný za pohybem kamery (jakoby UI mělo určitou hmotnost, jež je nejdříve nutné pozvolna rozpohybovat a poté zastavit).

V HUD lze používat Text Render Actory, HUD i Stereo Layers.

Vizuální efekty (FX / VFX) s využitím particles (částic) se vyznačují vysokým počtem průhledných překrývajících se sprites (2rozměrných bitmap) počítaných v GPU. Typickým příkladem využití particles je například oheň. Pokud je množství particles nad rámec výpočetních možností GPU, dochází k tzv. overdraw problému.

Při využití ve VR je nutné brát v úvahu prostorový nesoulad mezi způsobem pohledu do prostoru virtuální reality (prostorové vidění vlivem 2 displejů VR brýlí) a 2D sprites v něm zobrazených. Plochy sprites jsou vždy natočeny směrem k uživateli, což funguje skvěle, dokud je na ně nahlíženo ploše (standardní monitor) - ovšem v rámci dvojice displejů VR brýlí je plochost sprites pozorovatelná. Z toho důvodu je nezbytné vyhýbat se renderování větších sprites v blízkosti kamery. Se zmenšujícím se rozměrem particles klesá i pozorovatelnost i jejich problému s plochostí. Použitelné jsou i emitory částic (particle emmiters). které vytvářejí částice v objemu.

Z hlediska výkonu je optimální volbou preference více materiálových efektů a menším počtem vrstvených particle efektů.

Post-processing je silnou zbraní při dotváření krásných a působivých vizuálů, avšak řekne si za to o podstatnou část výkonu. Při VR je navíc vykonáván hned 2x - pro každé oko (displej) samostatně. Vhodné nastavení post-processingu je hlavně o citu a testování - časy post-processingu pro jednotliv0 displeje (View 0 a 1) jsou zjistitelné při profilování. Někdy postačí k zásadnímu zvýšení výkonu pouhá změna typu metody daného post-preocessingu, jindy optimalizace může vyžadovat více práce, někdy až nutnost rozloučit se s daným post-processem. Post-processing se nastavuje v rámci aktoru "PostProcessingVolume".

• Pokud je nutné používat Bloom method, volit metodu "Standard", která je oproti "computionally" výkonově značně úspornější

Při vývoji na platformy / VR headsety s diametrálně odlišným výkonem, rozlišením obrazovky a podporovanými funkcemi se využívá defaultních napříč platformami kompatibilních řešení a dělení zdrojů na základě aktuálního zařízení se provádí pouze v nezbytných a specifických případech pro konkrétní platformu. Zde je pár příkladů pro Mobile VR (Quest) a PC VR (Rift):

• Pokud je požadováno osvětlení, obě platformy by se měly spolehnout na lightmaps pro statické objekty scény, které se nepohybují
• Rift bude moci používat postproces, mít více dynamických světel, stínů, mozaikování atd.
• Quest by neměl používat jinou sadu materiálů, ale odkazovat na textury stejného nebo nižšího rozlišení s nižší kvalitou osvětlení. Důvodem je Rift a Quest provozuje dva různé renderery.
• Pokud je potřeba řešit výkon GPU snížením nákladů na shader nebo materiální zdroje, oddělenost materiálů pro Rift a Quests zabrání náhodné úpravě jedné platformy při pokusu o optimalizaci druhé.
• Quest by měl také použít jinou sadu sítí modelů (používat sítě s nižším počtem vrcholů).
